1、导轨
导轨由四根钢轨和若干枕木组成，枕木置在工作坑底下1/2枕木高的基土上，枕木间距800-1000mm，钢轨的长度等于工作坑底面的长度减去钢轨桩所占的位置，钢轨的间距要视被顶管节的外径而定，一般要保证管节安放后下皮高出枕木上皮20mm，千斤顶安装后要与管节的横截面有最大的接触面，钢轨安装要平直，前端抬头要有0.5-1.0%的坡度。
2、顶管工作
顶管工作坑开挖要依照施工方案及具体环境进行，坑的长宽要视土质，被顶管节的直径、长度，机具设备，下管及出土方法而定。工作坑除安装顶管的机具设备后背、导轨、顶进管节以外，还要有利于向坑外出土和作业人员的操作。一般要求，工作坑上口前缘距路缘≥2m，安放管节后每侧要有1m的工作面，管节后侧与千斤顶之间要有利于出土的空间，在有水的环境中要设置水坑及排水设施，工作坑壁的放坡系数根据土质情况应符合要求，坑底要夯实。
3、顶进后背
后背的坚固与否直接影响拖拉管顶管施工的效果，所以，后背所具有的能力必须能满足最大顶力的需要，后背由后背桩及后背梁，后背桩后面的夯实土所组成，后背桩一般以钢轨代替，埋入坑底以下1.5m左右，桩后填土分层夯实，后背桩平面垂直于顶进方向的轴线，钢制后背梁放在桩前的导轨上。顶进后背的其它组成型式有砌筑毛石的，有预制钢筋混凝土块组合的。

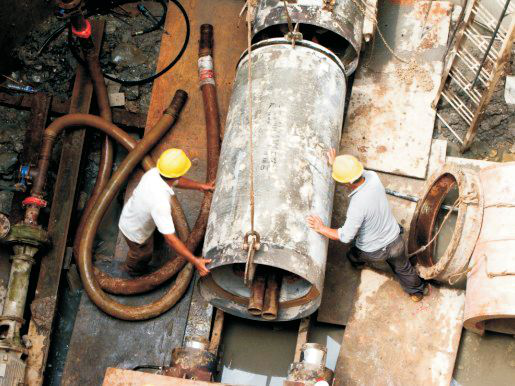

4、安装顶进设备和管节
顶进设备由一台高压油泵和两台200-500t千斤顶组成，千斤顶安在后背梁与管节之间，管节后端和千斤顶之间有专用钢护圈及麻辨或橡胶垫对混凝土管端保护，管外壁涂石蜡做润滑剂，减少顶进摩阻力，千斤顶通过传力柱将管节顶入路基。
5、挖土、顶进、测量及纠偏
设备安装后经试运转无异常即可掏土顶进，掏土视土质及管顶上部覆土厚度而掌握进尺深度，土质较密而且覆土较厚，有利于形成卸力拱，可以适当多挖，土质松散或覆土厚度较小，则要少挖，勤挖勤顶，挖土直径不可超过管节的外径。挖土及运土的工具根据管径的大小而定，内径在880-1500mm的制做专用小车，内径在1500mm以上的可用双轮小车直接出土，土的垂直运输可用吊车或电动葫芦。
顶进过程要时刻测量，每一顶程过后，要对管的高程及左右偏差测量一次，发现问题及时纠偏，纠正左右偏及抬头扎头的措施，可以在管的前端设一斜撑支于管前的土壁上，结合一侧超挖土方，随顶随纠偏。前两节的衔接处，用钢板焊制的钢胀圈加固，做为防止偏差的一项措施。
质量要求：管道顶进要求平直，管的中心偏离轴线不超过3cm为优良。
